开关问题

如何辨别负载还是电源:
从电流方向入手
元件两端: 电流流入方向为电压+则为负载
电流流入方向为电压-(也就是电流从正流出),就是电源

1.无论是什么新奇的元件,都会符合基本的定理
电压和电流必定守恒
(线性时不变还能有叠加定理,换路时就不符合线性时不变了)
随后就是计算问题了,列清就可以了.

第23题
特勒根定理的陷阱:
负载的电压和电流所得到的$$U_{k} \vec{I}_{k}$$
其符号应为负号,也就是在关联方向下为

1. 关于回路电流法中电压的升降: 我们是从一个点开始遍历整个回路从而得到升降.

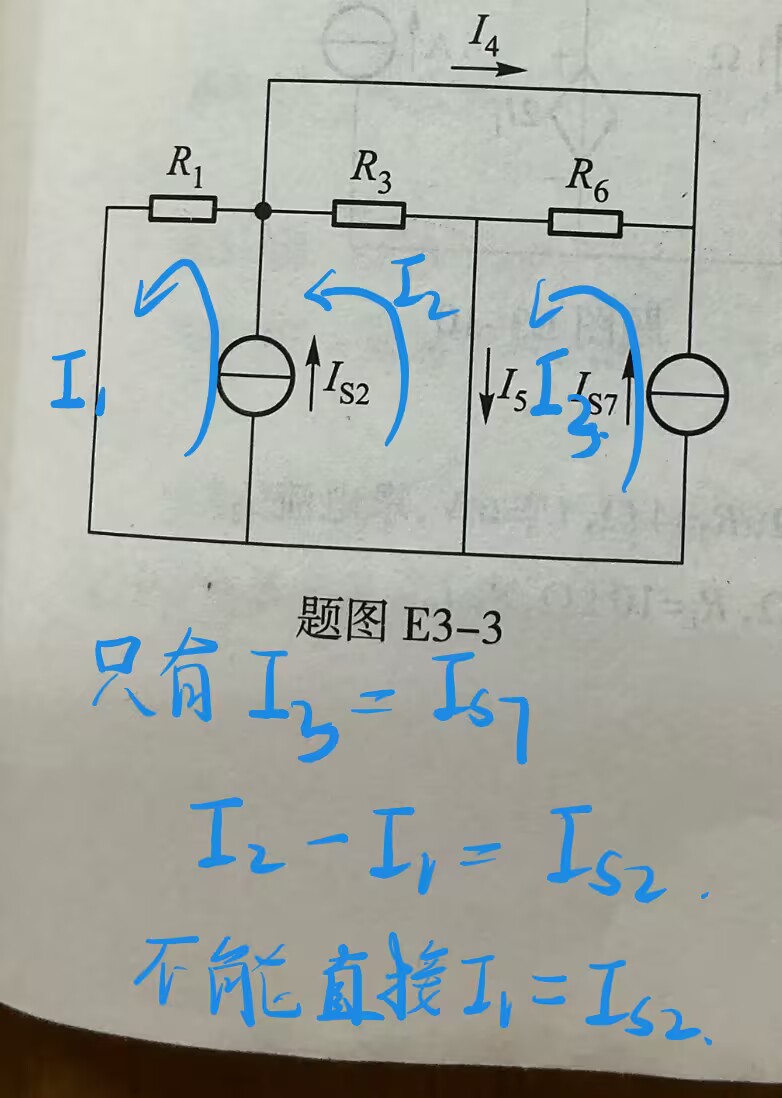

2. 回流电流的简化使用:只有当一个只有当一个支路上电流源只会被用一次时,该回路的电流可直接用该电流值
3. 回路电流法使用时:1. 每个源都要有电压和电流 2. 注意检查是否减去互电阻

3-7

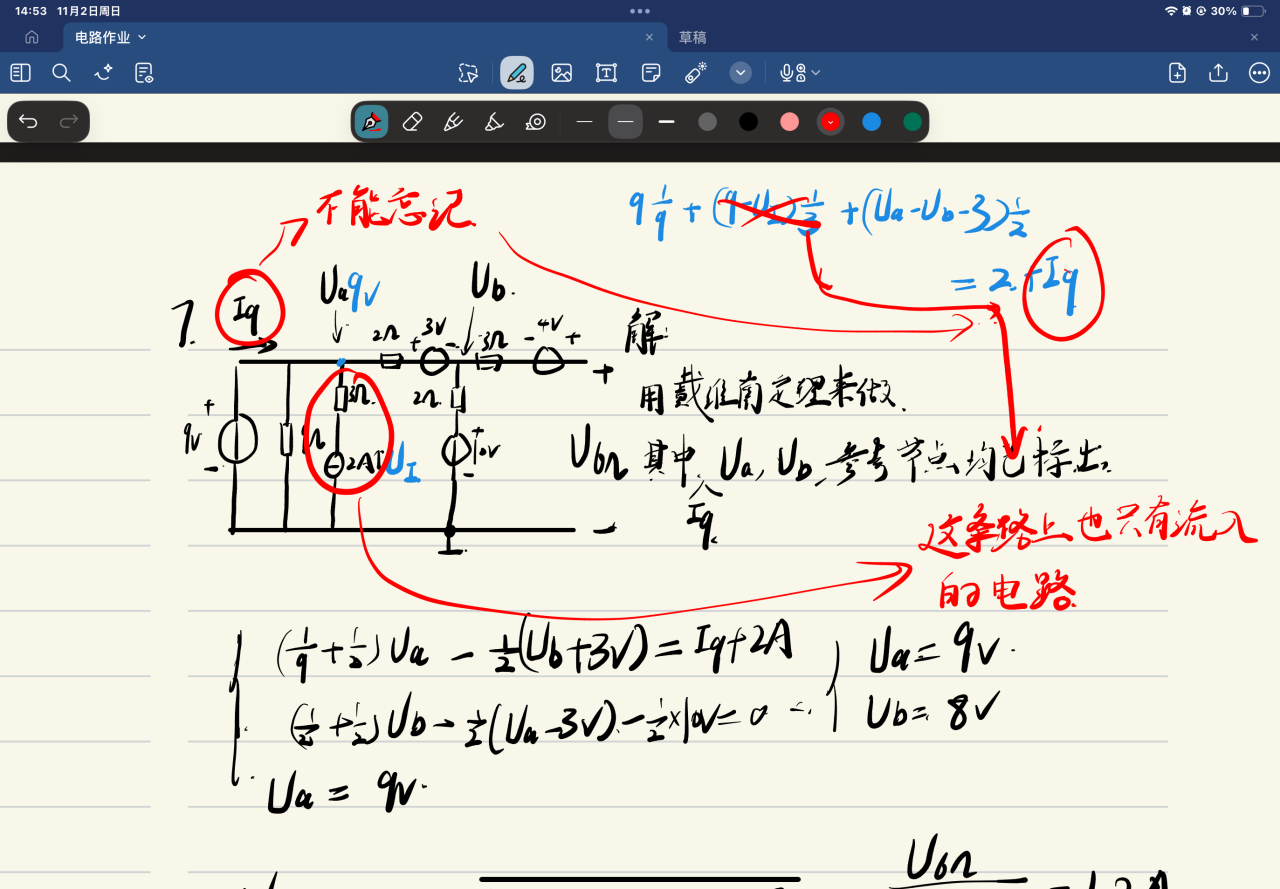

节点电压法:实际上,直接计算电流的 无源流出=有源流入即可,同时记得电流源也是有电压, 电压源也是有电流的

注意!:支路有电流源(包括非独立源)的时候,该支路只有有源流入没有无源流出

复数是有方向的,简单的 有效值 也是不同的,要时刻注意方向是否会抵消.详见4-11

4-12
功率的计算可以使用 $I^{2}R\mathrm{等}$但是不能使用,$\frac{U^2}{R}$,可以用电流但是不能使用电压,这是因为,IR等于其分压,但是U/R不等于流过的电流.
所以最好功率的计算还是用$UI\cos \phi$等直接使用UI参与的比较好.
2.
同时注意,是$2\pi fL$还是$\omega L$,区分好去做.

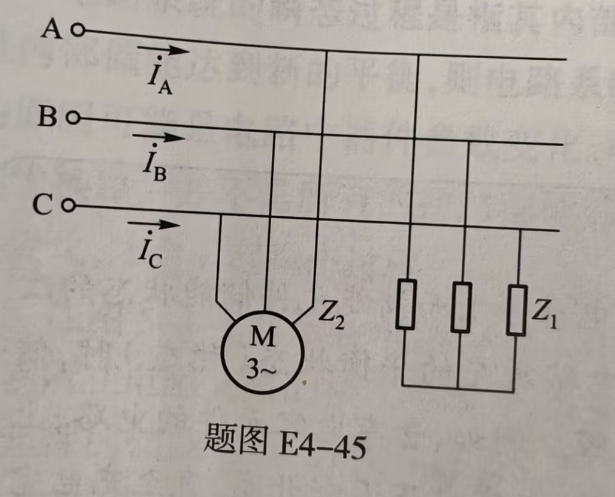

4-45
核心:

1. 题目中有两个体系: 一个是三相电炉,另一个是三相电动机
   后面需要把这两个体系的电流合并
2. 功率因数: $\cos \phi =\frac{U}{I}$ 也就是,如果以电压为基准点,则电流的相位为负的

这就涉及到参考系的问题,两个体系必须要对照同一个参考系才能最终完美合并.
这里倘若按照常理,在求解电动机的时候选择以电流$I_1$作为基准点的话.
那么在求解电阻炉的时候,所得到的电流也必须根据$I_1$的基准点,也就是$U_1$的相位来求解,此时得到的电流$I_2$变成有相位的电流了,(虽似乎违背直觉,但是这是由于我们参考系的设定问题,我们把参考系0相位设置为 $I_1$,自然$I_2$就变成了带相位的电流了,因为$U_2=U_1$这里带上相位了.
